Источники питания серии ИВА представляют собой высоковольтные стабилизированные преобразователи постоянного напряжения с регулируемым уровнем стабилизации выходного напряжения.

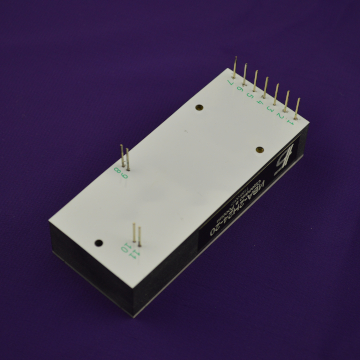

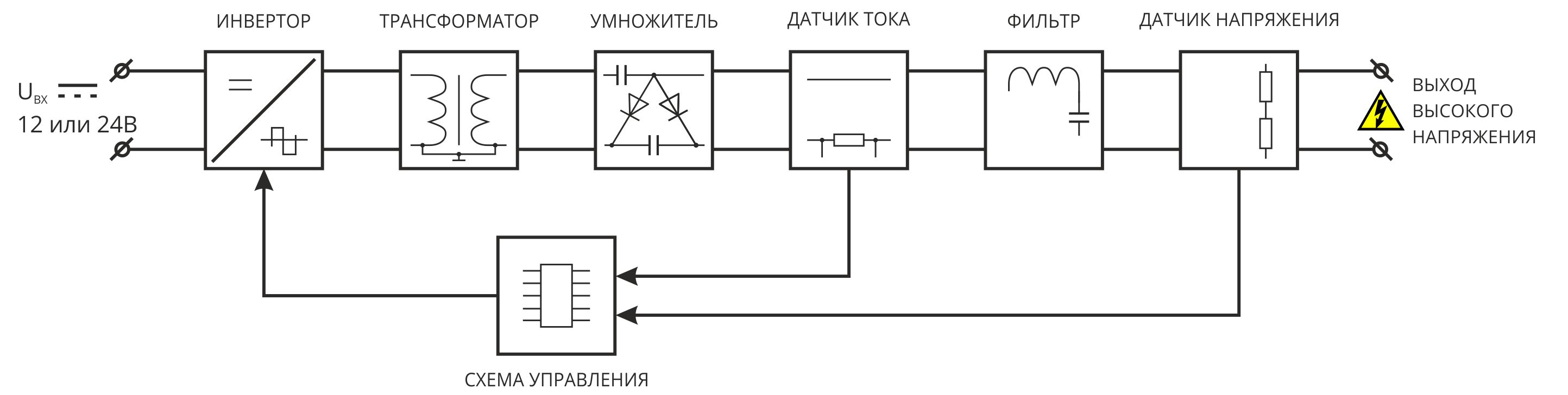

Основу источников питания серии ИВА составляет импульсный преобразователь с умножителем напряжения и выходным фильтром.
| Диапазон питающего напряжения, В | модели 4Вт | 12В |
|---|---|---|
| модели 20Вт | 24В | |
| Номинальное выходное напряжение,В | 250, 500, 1000, 2000 | |
| Нестабильность выходного напряжения,В | 30 мин. прогрев, работа 8 часов, не более | 0,05% |
| Диапазон рабочих температур,℃ | -40 ... +50 | |

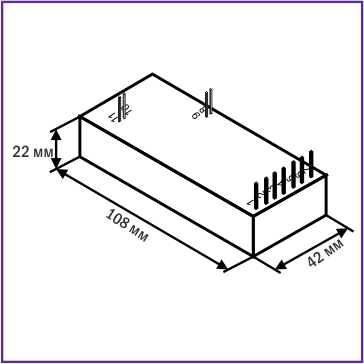

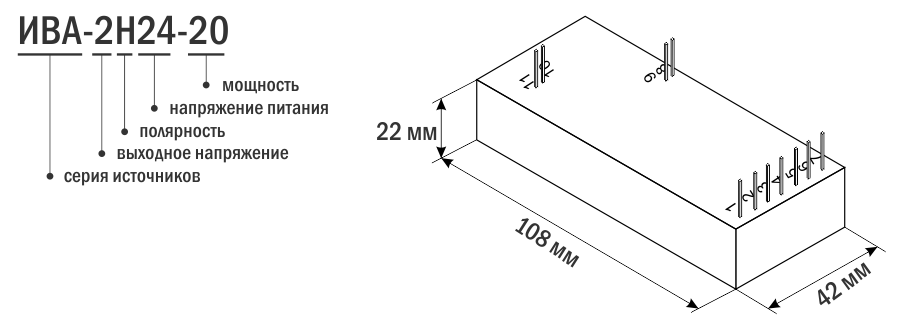

| Размеры, мм | 108х42х22 | |
| Вес, гр. | 170 |
| Номер вывода | Функциональное назначение | Номер вывода | Функциональное назначение |
|---|---|---|---|
| 1 | Общий провод питания "силовой" | 7 | Выход источника опорного напряжения +5В |
| 2 | Вход питания +24В | 8 | Общий провод питания "высоковольтный" |
| 3 | Выход датчика выходного напряжения | 9 | Выход датчика выходного напряжения |
| 4 | Вход включения/выключения источника | 10 | Выход высокого напряжения |
| 5 | Общий провод питания "силовой" | 11 | Выход высокого напряжения |
| 6 | Вход управления уставкой стабилизации выходного напряжения | ||
| Все "общие" провода соединены между собой внутри источника питания. | |||
