ВЫСОКОВОЛЬТНЫЕ ИСТОЧНИКИ ПИТАНИЯ СЕРИИ GQ1

1 / 3
2 / 3

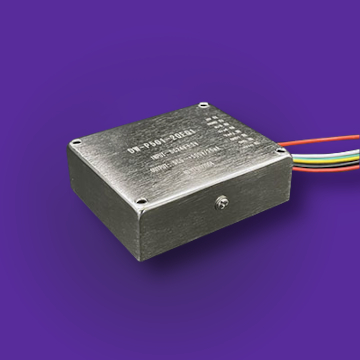

Источники серии GQ1

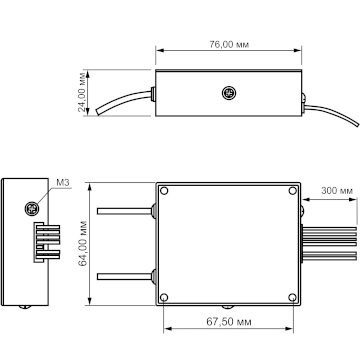

Габариты источников GQ1

Источник питания серии CQ1 - это высоковольтный источник питания модульного исполнения с высокой стабильностью и точностью выходного сигнала. Значения выходного напряжения в диапазоне от 500В до 4000В (отрицательной или положительной полярности), при мощности 20Вт. Регулировка выходного сигнала осуществляется с помощью внешнего управляющего напряжения. Корпус блока питания металлический с высокой степенью электромагнитной защиты.

Достоинства

  • высокая стабильность выходного сигнала и высокая точность;
  • линейная регулировка выходного напряжения;
  • низкий уровень электромагнитных помех и высокая помехоустойчивость;
  • защита от перенапряжения, перегрузки по току, электрической дуги и короткого замыкания;

Область применения

  • спектрометры, масс-спектрометры
  • электростатика
  • хроматографы
  • приборы ночного видения
  • лабораторное научное оборудование

Характеристики

Параметры Значения
Напряжение питания +12В или +24В постоянного тока ±10%
Выходное напряжение от 500В до 4000В в зависимости от модели
Выходная мощность ≤20 Вт
Пульсация напряжения ≤0,05% (peak-to-peak при номинальной нагрузке)
Дрейф напряжения ≤0,1% в час (после 30 мин работы)
Температурный дрейф ≤0,1%/°С
Опорное напряжение Vref: +5 В ±1% или +10 В ±1%
Диапазон рабочих температур -25°С : +65°С
Температура хранения -45°С : +85°С
Вес 250 гр
Габариты 76*64*24 мм

Модели

Модель Входное
напряжение		 Выходное
напряжение		 Выходной ток Пульсации
DW-G501-30CQ1 +12В ±10% 0 - 500В 30 мА ≤0,2%
DW-G102-20CQ1 +12В ±10% 0 - 1000В 20 мА ≤0,2%
DW-G202-2CQ1 +12В ±10% 0 - 2000В 2 мА ≤0,05%
DW-G302-1CQ1 +12В ±10% 0 - 3000В 1 мА ≤0,05%
DW-G402-1CQ1 +12В ±10% 0 - 4000В 1 мА ≤0,05%
DW-G402-1CQ1 +24В ±2В 0 - 500В 30 мА ≤0,2%
DW-G102-20FQ1 +24В ±2В 0 - 1000В 20 мА ≤0,2%
DW-G202-2FQ1 +24В ±2В 0 - 2000В 2 мА ≤0,05%
DW-G302-1FQ1 +24В ±2В 0 - 3000В 1 мА ≤0,05%
DW-G402-1FQ1 +24В ±2В 0 - 4000В 1 мА ≤0,05%

Назначение выводов:

Номер
вывода		 Обозначения Функциональное назначение Номер
вывода		 Обозначения Функциональное назначение
1 +Vin (красный) 0 - 500В 6 R/S (коричневый) Старт/остановка
2 GND (черный) Заземление 7 Vdis (фиолетовый) Контроль напряжения
3 GND1 (черный) 0 - 2000В 8 HV+ (красный) Высоковольтная выходная клемма "+"
4 Vadj (желтый) Управляющее напряжение 9 HV-(белый) Высоковольтная выходная клемма "-"
5 Vref (зеленый) Опорное напряжение
