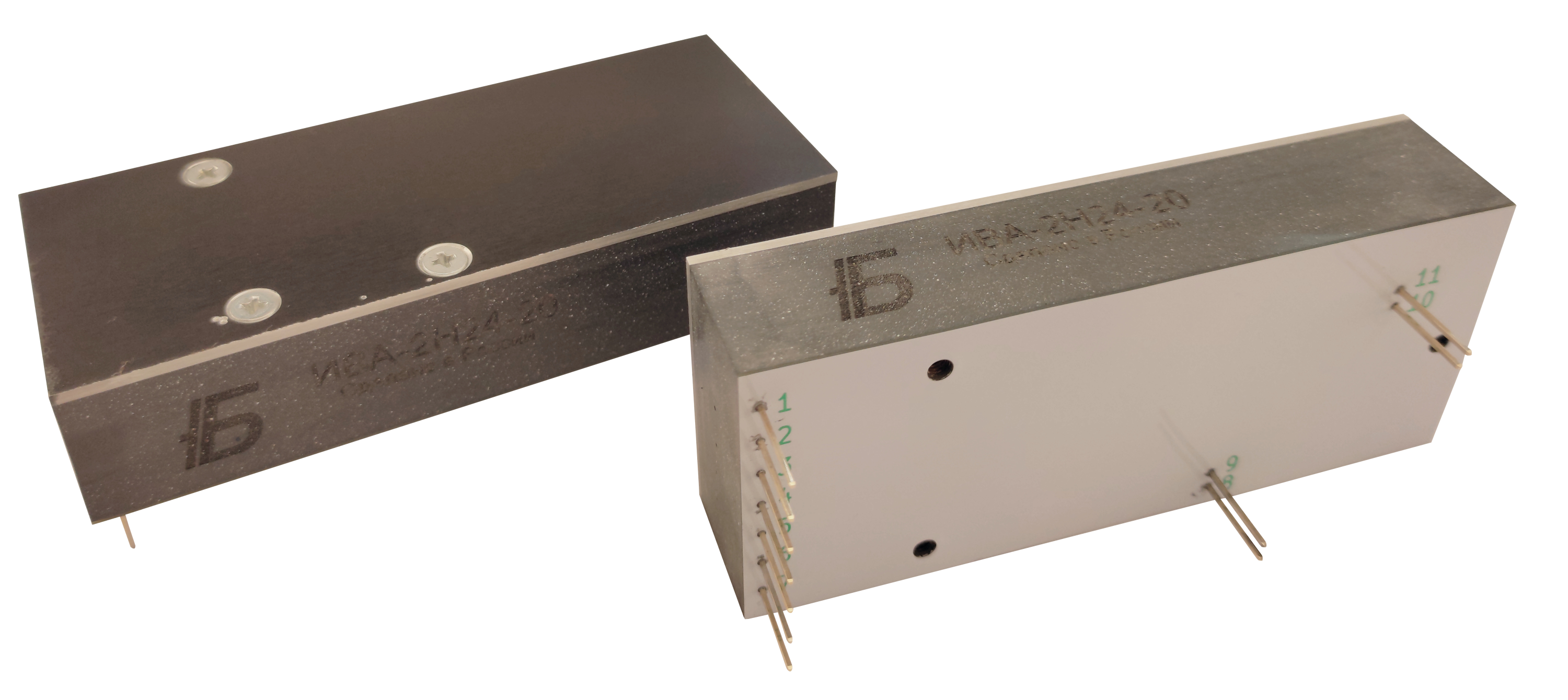

Высоковольтные источники питания
Источники питания серии ИВА представляют собой высоковольтные стабилизированные преобразователи постоянного напряжения с регулируемым уровнем стабилизации выходного напряжения.

Достоинства
- регулируемое выходное напряжение
- стабильность высокого напряжения
- низкий уровень пульсаций
- защита от короткого замыкания
- компактные размеры
Область применения
- питание фотоэлектронных умножителей
- питание электровакуумных приборов
Устройство преобразователя:
Основу источников питания серии ИВА составляет импульсный преобразователь с умножителем напряжения и выходным фильтром. Также источник питания содержит встроенные датчики выходного напряжения и тока, а также источник опорного напряжения для организации внешнего управления. Источники питания серии ИВА неизолированные (вход и выход имеют общий провод). Полярность выходного напряжения (положительная или отрицательная) указывается при заказе. В случае перегрузки по выходу или короткого замыкания источники питания серии ИВА переходят в режим стабилизации выходного тока. Источники питания серии ИВА содержат датчик выходного тока высоковольтного умножителя. Следует иметь в виду, что ток умножителя включает в себя и токи, протекающие по встроенным делителям выходного напряжения, что может потребовать внешней коррекции сигнала датчика тока. Регулировка уровня стабилизации выходного напряжения осуществляется подачей постоянного управляющего напряжения в диапазоне от 0 до +5В на вход управления. Для источников питания положительной полярности максимальное напряжение соответствует уровню +5В, для источников отрицательной полярности - 0В. Для формирования управляющего напряжения может быть использован встроенный источник опорного напряжения +5В. Источники питания серии ИВА содержат функцию включения/выключения (вывод 4). Источник питания включен, когда вывод 4 не подключен. При замыкании вывода 4 на общий провод, источник питания отключается. Для правильного функционирования источника питания не допускается формирование каких-либо потенциалов внешними цепями по входу включения.
Типовые характеристики:
Диапазон питающего напряжения, В | модели 4Вт | 12В |
модели 20Вт | 24В | |
Номинальное выходное напряжение,В | 250, 500, 1000, 2000 | |
Нестабильность выходного напряжения,В | 30 мин. прогрев, работа 8 часов, не более | 0,05% |
Диапазон рабочих температур,℃ | -40 ... +50 | |
Размеры, мм | 108х42х22 | |
Вес, гр. | 170 |
Назначение выводов:
Номер вывода | Функциональное назначение | Номер вывода | Функциональное назначение |
1 | Общий провод питания "силовой" | 7 | Выход источника опорного напряжения +5В |
2 | Вход питания +24В | 8 | Общий провод питания "высоковольтный" |
3 | Выход датчика выходного напряжения | 9 | Выход датчика выходного напряжения |
4 | Вход включения/выключения источника | 10 | Выход высокого напряжения |
5 | Общий провод питания "сигнальный" | 11 | Выход высокого напряжения |
6 | Вход управления уставкой стабилизации выходного напряжения | ||
Все "общие" провода соединены между собой внутри источника питания. |

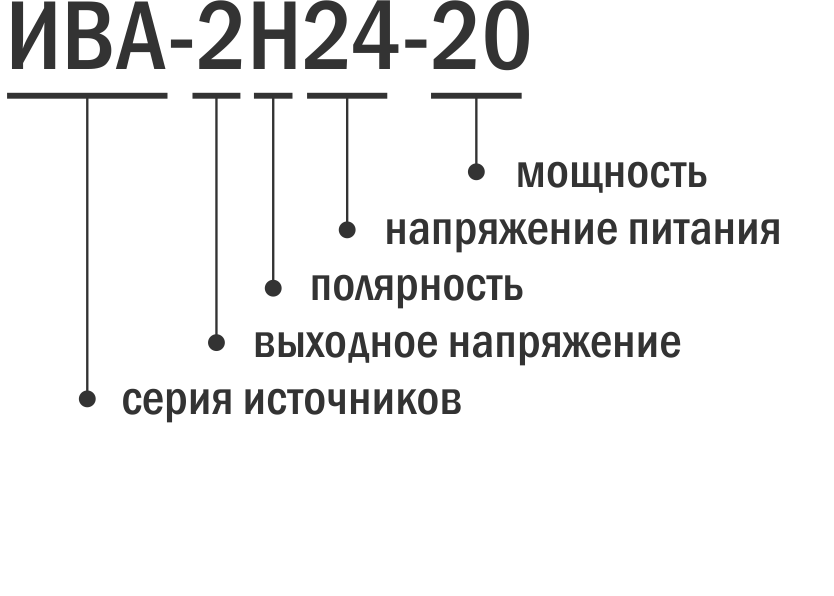

Маркировка источников и размеры
