Объемные резисторы cерии RMC

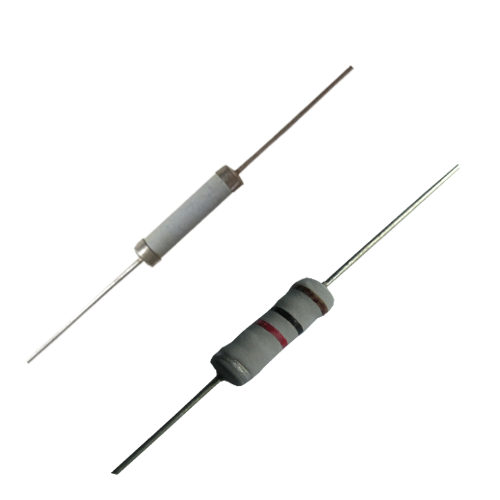

Керамические объемные резисторы серии RMC-CC





■ Цвет покрытия:

     Серый

■  Маркировка：

      Цветовой код

■ Конструкция



Объемные резисторы cерии RMC



① Корпус резистора                       ④ Проволочный вывод

② Внутренний электрод                ⑤ Покрытие

③ Крышка                                       ⑥ Маркировка



■ Характеристики

Отличные противоимпульсные характеристики.

Высокая надежность при отключении по сравнению с резисторами на проволочной основе и пленочными резисторами.

Огнестойкое покрытие.

Неиндуктивные резисторы.

Соответствуют требованиям RoHS.



■ Применение

Высоковольтные цепи для рентгеновских генераторов и электронной микроскопии. Цепи электропитания для станков и т.д.



■Cтандарты

IEC60115-1

GB/T5729









■ Размеры





Тип

Размеры（мм）

Вес（г）

（1000 шт.）

L±1

D

d±0.05

l±3

a

RMC-CC1/2

9.0

3.5±0.5

0.7

27.0

1.3

450

RMC-CC1

16.5

5.5±1.0

0.7

27.0

1.5

1340

RMC-CC2

19.0

7.0±1.0

0.8

27.0

2.0

2240



■ Расшифровка обозначений маркировки



Пример:



RMC-CC        1          -           1KΩ    -                       K

Код                 Ном                Номинальное            Допуск

изделия          мощность       сопротивление         сопротивления K: ±10%，M：±20%



CC: Маркировка покрытия и цвета.





■ Характеристики





Тип



Номин. мощность



Диапазон сопротивления



TCR

（×10-6/K）



Макс. рабочее

напряжение



Макс. перенапря-

жение



Макс.

импульс- ное напр.



Диэлектрическая прочность



Кол-во  в

упак. (шт.)

K：±10% M：±20%



RMC-CC1/2



1/2W

100Ω～

100KΩ

100Ω～

100KΩ



≥100Ω：

-1200±300



200V



400V



10KV



500V



1,000



RMC-CC1



1W、2W

100Ω～

390kΩ

100Ω～

390kΩ



300V



600V



14KV



500V



1,000



RMC-CC2



2W



100Ω～

390kΩ



100Ω～

390kΩ



400V



800V



20KV



700V



5,00



Номинальное напряжение = √номинальная мощность x номинальное сопротивление или макс. рабочее напряжение (указано в приведенной выше таблице, в зависимости от того, что ниже).

















■ Кривая зависимости номинальной рассеиваемой мощности резистора от температуры окружающей среды

Объемные резисторы cерии RMC



Для резисторов, работающих при температуре окружающей среды 70℃ или выше, номинальная мощность должна быть снижена в соответствии с приведенной выше кривой снижения.



■ Исполнение



Параметры

Эксплуатационные требования

△R：±（%R+0.05）Ω



Методы тестирования



Предельные значения

Стандарт значения



Сопротивление

В пределах заданного допуска



-

При 25℃，измеренное напряжение 3V.

Термический коэффициент сопротивления



≥100Ω：-1200PPM/K±300 PPM/K



-



+25℃/-40℃ ，+25℃/+125℃



Кратковременная перегрузка по току



2



0.5

Номинальное напряжение × 2,5 или максимальное

напряжение перегрузки, в зависимости от того,

что меньше, в течение 5 секунд.



Импульс



5



-

На резистор, установленный в тестовой цепи,

как показано ниже, подается импульс высокого

напряжения в течение 10 циклов.



Объемные резисторы cерии RMC



Срок службы при высоковольтном импульсе



5



-

На резистор, установленный в тестовой цепи,

как показано ниже, подается импульс высокого

напряжения в течение 10000 циклов.



Объемные резисторы cерии RMC

Стойкость к нагреву при пайке



2



1.0



350℃±10℃，3.5s±0.5

Быстрая смена температуры



2



1.0



-40℃（15 мин./+85℃ (15 мин.), 5 циклов.



Влагостойкость



5



2.0

40±2℃,90%～95%RH，1000 ч，циклы 5 ч ВКЛ. /

0.5 ч ВЫКЛ.

Долговечность при нагрузке



5



2.0

70±2℃，1000 ，циклы 1.5 ч ВКЛ./0.5 ч ВЫКЛ.



Стойкость к воздействию растворителей.

Внешний вид не должен отличаться от обычного, маркировка должна быть разборчивой.



-

Погружение в IPA или ксилол на 3 минуты и выдерживание в течение 10 минут после удаления капель, затем

 10 раз чистка щеткой.
