Высоковольтные резистивные делители
Достоинства
- толстопленочные, безиндуктивные
- возможная точность 0,25%
- низкий уровень пульсаций
- низкий TCR (25ppm/℃)
- низкие значения VCR

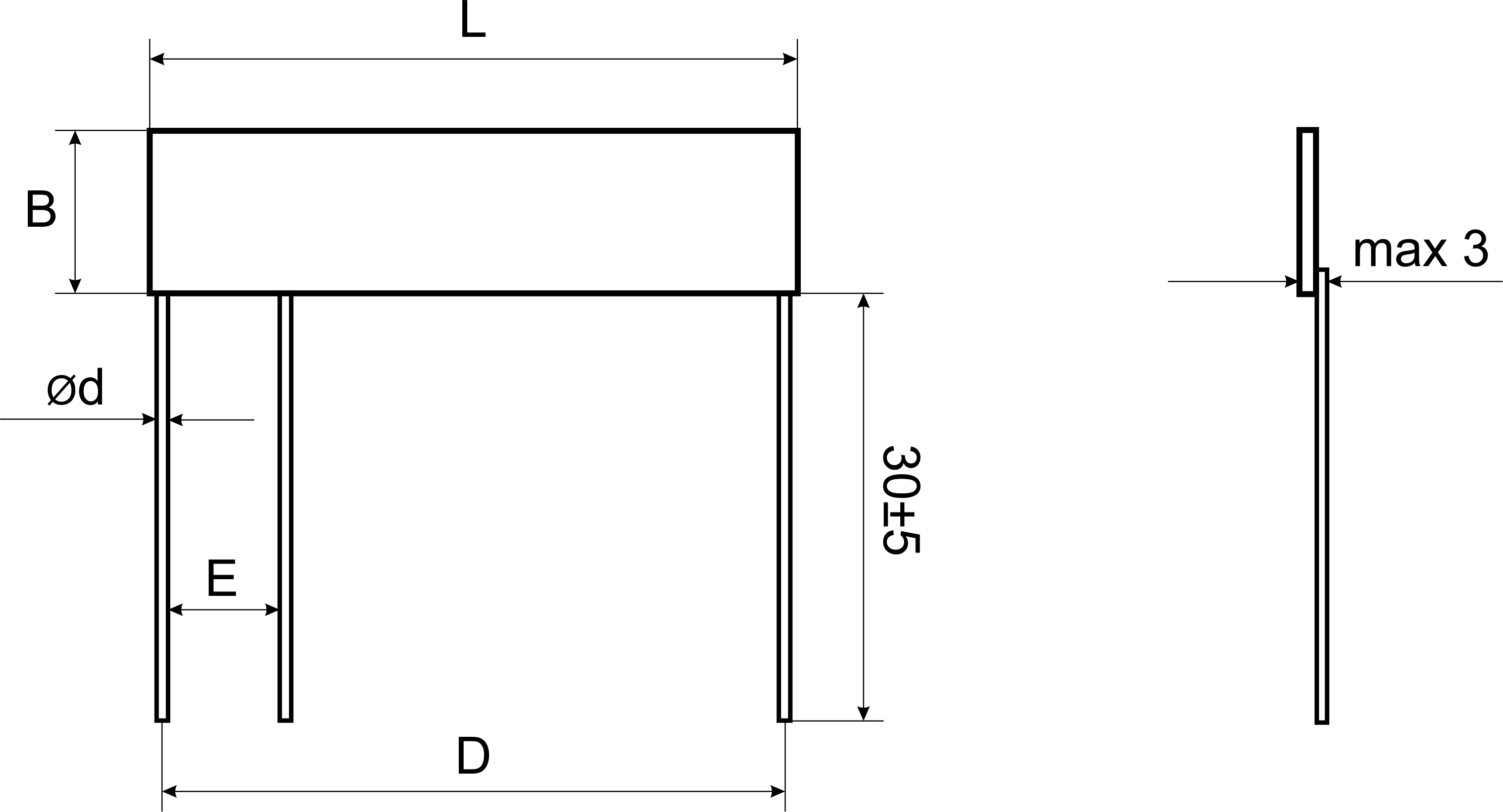

Размеры:
| Серия |
L, мм |
B, мм |
D, мм |
E, мм |
d, мм |
| HVD30 |
30 |
6 |
27,5 |
под заказ |
0,4 |
| Серия |
40 |
6 |
37,8 |
0,4 |
| Серия |
50 |
12,5 |
47,8 |
0,8 |
Характеристики:
| Серия |
HVD30 |
HVD40 |
HVD50 |
| Мощность, Вт |
1,0 |
1,2 |
3,0 |
| Максимальное раб. напряжение, кВ |
8 |
15 |
25 |
| Диапазон сопротивлений |
1M-100G |
5M-100G |
5M-200G |
| Макс. соотношение |
1 : 3000 |
1 : 10000 |
1 : 20000 |
| Диапазон температур |
-55℃ ... +125℃ |
| Температурный коэф., абсолют. |
±50 ... ±500ppm/℃ |
| Температурный коэф., относительный |
±50 ... ±500ppm/℃ |
| Допуски, абсолют. |
±1 ... ±20% |
| Допуски, относительный |
±0,25 ... 5% |
| Климатическая категория по IEC60068 |
55/125/56 |
| Влажность SIP — / защита от контакта |
Лаковое покрытие |
